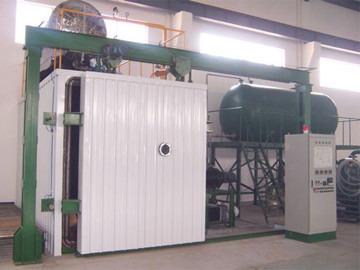

معدات معالجة النفط للمحولات الفرن لملء النفط تحت الفراغ لصناعة الطاقة

آلة ملء زيت الفراغ للمحولات

1لمحة عامة عن منتجات معدات معالجة زيت المحولات

معدات معالجة زيت المحول مصممة خصيصًا لمعالجة زيت العزل في المحولات ، بهدف إزالة الشوائب والرطوبة والغازات من الزيت ،استعادة أداء العزل، وضمان التشغيل الآمن للمعدات.

التطبيق الرئيسي هو: المحولات المغمورة بالزيت تحتاج إلى ضمان أداء العزل من خلال تكنولوجيا حقن الزيت الفراغ.تتطلب هذه العملية أن تكون درجة حرارة الزيت أعلى من درجة حرارة جسم المحول (من المستحسن أن يكون فرق درجة الحرارة أكثر من 10-20 درجة مئوية)يجب أن يتم التحكم في سرعة حقن الزيت في حدود 2-3T / h. يجب إيقاف حقن الزيت عندما يكون مستوى الزيت 100-200mm فوق الجزء العلوي من الصندوق.وينبغي الحفاظ على حالة الفراغ لمدة لا تقل عن ساعتين

2الوظائف الرئيسية لمعدات معالجة زيت المحول

الجفاف:إزالة الرطوبة من الزيت بشكل فعال وتحسين أداء العزل.

إزالة الغازات: إزالة الغازات المذابة لمنع الفقاعات من التأثير على العزل.

التصفية:إزالة الشوائب الجسيمية وتطويل عمر الزيت والمعدات.

التجدد: استعادة الخصائص الكيميائية للزيت من خلال المستنشقات.

3تكوين معدات معالجة زيت المحول:

نظام الفراغ: يستخدم في الجفاف وإزالة الغازات.

نظام الترشيح:ترشيح متعدد الطبقات لإزالة الجسيمات.

نظام التدفئة: تحسين كفاءة الجفاف وإزالة الغازات.

نظام التحكم: التشغيل الآلي، المراقبة في الوقت الحقيقي.

4المعلمات التقنية لمعدات معالجة زيت المحول:

قدرة المعالجة: 500-5000 لتر/ساعة

فراغ العمل: ≤5Pa

درجة حرارة التسخين: 40-80 درجة مئوية

تصفية:1-5 ميكرون

5مجالات تطبيق معدات معالجة زيت المحولات:

نظام الطاقة: زيت العزل للعمليات للمحولات والمحولات وما إلى ذلك.

صناعة البتروكيماويات: زيت التشحيم للعمليات، الزيت الهيدروليكي، الخ.

تصنيع: معالجة زيت المعدات الصناعية.

6مزايا منتجات معدات معالجة زيت المحولات:

المعالجة الفعالة: استعادة نوعية النفط بسرعة.

الأتمتة: تقليل التدخل اليدوي.

توفير الطاقة وحماية البيئة: انخفاض استهلاك الطاقة، والحد من انبعاثات نفايات الزيت.

موثوقة ودائمة:مواد ذات جودة عالية، عمر طويل.

7مبدأ عمل معدات معالجة زيت المحول:

عندما يعمل المرشح ، يدخل الزيت إلى المرشح الأساسي من خلال المدخل تحت تأثير فرق الضغط الداخلي والخارجي ، ويتم تصفية الشوائب ذات الجسيمات الكبيرة.بعد تسخين الأشعة تحت الحمراء متعدد المراحل، يدخل الزيت إلى منفصل فراغ مصمم خصيصًا، حيث يشكل أولاً ضبابًا ثم فيلمًا، مما يوسع مساحة اتصالها في الفراغ إلى مئات المرات من حجمه الأصلي.الرطوبة في الزيت تتبخر بسرعة تحت درجة حرارة عالية، درجة الفراغ العالية، واسعة السطح، وارتفاع سرعة ضخ الظروف وتفريغها من نظام الفراغ.

يتم تبريد بخار الماء الذي يتم تفريغه من الجزء العلوي من فاصل الفراغ في معدات معالجة زيت المحول أولاً وتطهيرها بواسطة المكثف.ومن ثم يدخل المبرد لمزيد من التبريد. يدخل الماء المكثف خزان تخزين المياه ويتم تفريغه. بعد جولتين من التكثيف وإزالة الرطوبة ، يتم تفريغ الغاز أخيراً في الهواء بواسطة مضخة الفراغ.

يتم ضخ سائل الزيت الجاف بعد تبخير الفراغ وتجفيفه في فاصل الفراغ من الضغط السلبي إلى الضغط الإيجابي بواسطة مضخة منفذ الزيت ، يتم تصفيته ،ثم يتم تفريغها من منفذ النفط لإكمال عملية تنقية النفط بأكملها.

8يمكن تخصيص حجم غرفة المعدات حسب المتطلبات.
